MAGNUM工法
工法概要
MAGNUM工法は、MAGNUM-BASIC工法を発展させた、プレボーリング拡大根固め工法に分類されます。
根固め部掘削径との拡大比ωと杭下拡大根固め部長さ LL を可変する事が出来、下杭に節杭を使用した事で、
先端支持力係数αを大きく設定することが出来ます。
また適用範囲（施工長、杭径、使用杭）が広がり、自由な設計が可能となりました。
施工は杭全長をシンプルなストレート掘削で行い、確実な施工管理によって高い品質を確保します。
使用する杭材料は、一般的なストレート杭(ST杭、拡頭杭を含む)鋼管杭、節杭※1を用い、全国で安定した
供給が可能です。
充填する杭周充填液や根固め液には、ポルトランドセメント・高炉セメント・シリカセメントや、環境に配慮
したエコセメント等が使用可能です。
※1下杭に節杭を必ず使用
＊カタログ・認定書のダウンロードはこちら
 |
||
| 工法カタログ | カタログ（4,832KB） |  |
|---|---|---|
| MAGNUM工法 認定書 |
認定書（砂質地盤）（331KB） | |
| 認定書（礫質地盤）（320KB） | |
|
| 認定書（粘土質地盤）（331KB） | |
引抜き方向の許容支持力 | 建築技術性能証明書 （487KB） | |
施工法
《概要》
掘削ヘッドとオーガースクリュー(スクリュー・スリットスクリュー)、撹拌ロッドを使用し、適宜掘削液を使用しながら掘削する。
掘削所定深度に達したら、杭周充填液を注入※2しながら適宜混合撹拌をする。
杭周充填液注入した後、根固め液を注入し根固め部を築造する。
その後、（膨張型の場合は杭周充填液を注入しながら）掘削ヘッド、オーガースクリュー、撹拌ロッドを孔中より引上げる。
この孔中に鉛直性を確認しながら、先端開放杭を自沈挿入、回転キャップにて回転圧入またはモンケン軽打・圧入して、杭を所定位置に設置する。
※2 膨脹型の場合、注入手順が根固め液注入後となる場合があります。

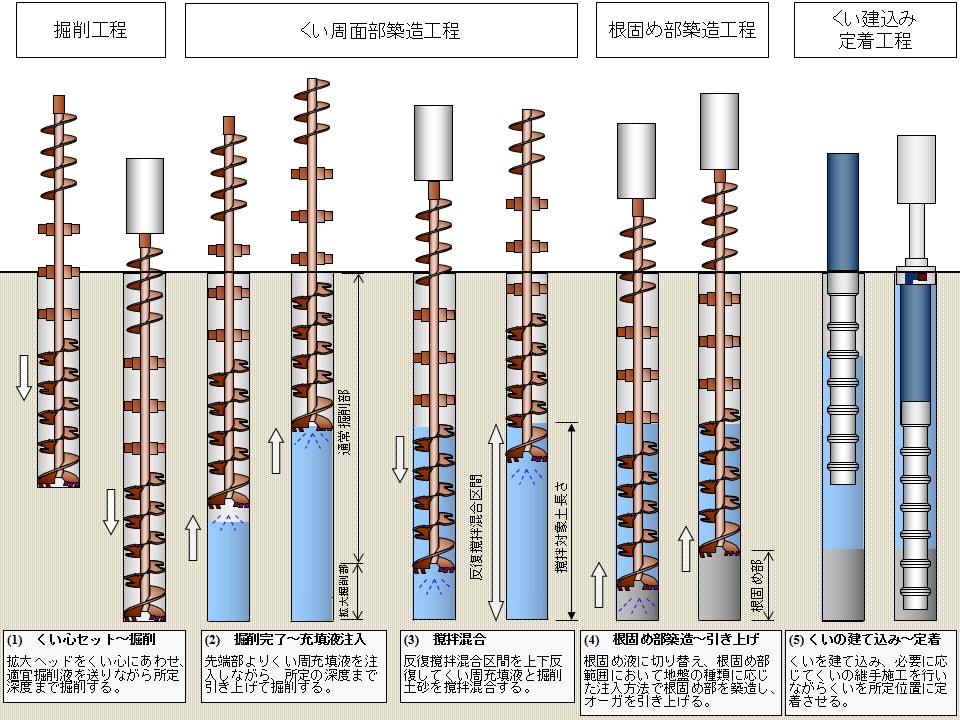

《施工順序》
※クリックで拡大表示します
《支持力発現方法》
セメントミルクによる拡大根固め
支持層の確認方法
土質柱状図とオーガ掘削時の電流値との比較
支持力算定式
|
||
| 押込み方向の支持力算定式 | |
|
| 引抜き方向の支持力算定式 | |
施 工
《施工地盤》
流水の激しい地盤及び崩壊しやすい地盤は検討が必要
《施工能率》
φ500-400～φ800-600－35m ： 100～150m／日
| 認定番号 | 取得年月日 | 適応杭径 | 適応先端地盤 | 適応施工長 |
|---|---|---|---|---|
| TACP-0564 | 2018.08.22 | 節ぐい※φ440-300～φ1200-1100 ストレートぐい※φ300～φ1200 ※拡頭ぐい含む |
砂質地盤 | 68.5m以下 |
| TACP-0563 | 礫質地盤 | 68.5m以下 | ||
| TACP-0562 | 粘土質地盤 | 60.0m以下 | ||
| GBRC性能証明 第18-15号 |
2018.10.24 | 押込み方向の認定に従う | ||
