製品(建築用)

JP-NPH(プレストレスト高強度コンクリート節杭)

  Download
・JP-NPH85パイル
・JP-NPH105パイル
・JP-NPH123パイル
PDF

NPHはNodular(節付き)Prestressed High-strength Concreteの略称です。コンクリート強度は85、105、123N/mm2の3種類あり、軸力に応じて選択できます。

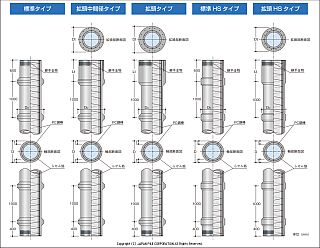

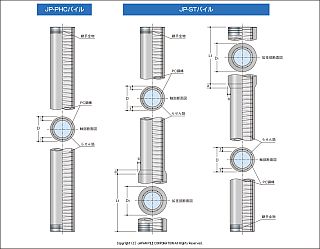

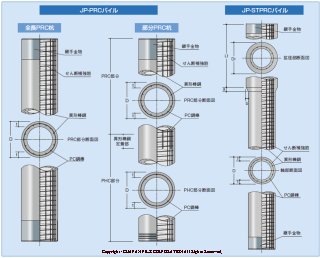

《杭仕様図》 ※クリックで拡大表示します

ページトップへ戻る

JP-PHC(プレストレスト高強度コンクリートパイル)

  Download
・JP-PHCパイル
・JP-PHC105パイル
・JP-PHC123パイル
・JP-STパイル
・JP-ST105パイル
・JP-ST123パイル
PDF

PHCはPrestressed High-strength Concreteの略称です。STはStep Taperedの略称で、断面変化部(テーパー部)を設けた拡径PHCパイルです。コンクリート強度は85、105、123N/mm2の3種類あり、軸力に応じて選択できます。


《杭仕様図》 ※クリックで拡大表示します

ページトップへ戻る

JP-PRC(プレストレスト鉄筋高強度コンクリートパイル)

  Download
・JP-PRC105パイル
・JP-STPRC105パイル
PDF

PRCはPretensioned and Reinforced spun high strength Concreteの略称です。主筋にPC鋼棒と異形棒鋼を使用し、せん断補強筋には大きなせん断耐力を確保するために、高強度鉄筋を使用しています。せん断耐力には、標準型と高せん断型の二種類があります。コンクリート強度は、105N/mm2です。 STはStep Taperedの略称で、断面変化部(テーパー部)を設けた拡径PRCパイルです。

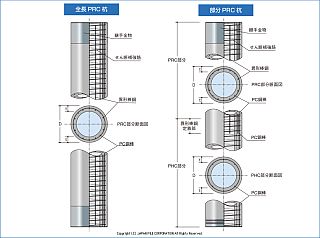

《杭仕様図》 ※クリックで拡大表示します

ページトップへ戻る

JP-CPRC(コピタ型プレストレスト鉄筋高強度コンクリートパイル)

  Download
・JP-CPRC85パイル
・JP-CPRC105パイル
PDF

CPRCパイルとは、(一社)コンクリートパイル建設技術協会が仕様を統一したPRCパイルで、Copita-Prestressed and Reinforced spun high strength Concreteの略称です。主筋にPC鋼棒と異形棒鋼を使用し、せん断補強筋には、大きなせん断力を確保するために高強度鉄筋を使用しています。コンクリート強度は、85、105N/mm2の2種類あり、軸力に応じて選択できます。

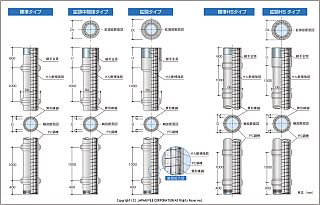

《杭仕様図》 ※クリックで拡大表示します

ページトップへ戻る

JP-NPRC(プレストレスト鉄筋高強度コンクリート節杭)

  Download
・JP-NPRC105パイル PDF

NPRCはNodular(節付き)Pretensioned and Reinforced spun high strength Concrete pile の略称です。 主筋にPC 鋼棒と異形棒鋼を使用し、せん断補強筋には、大きなせん断耐力を確保するために、高強度鉄筋を使用しています。 コンクリート強度は、105N/mm2です。


《杭仕様図》 ※クリックで拡大表示します

ページトップへ戻る

JP-SC(外殻鋼管付き高強度コンクリートパイル)

  Download
・JP-SC80パイル
・JP-HSC80パイル
・JP-SC105パイル
・JP-HSC105パイル
・JP-HSC123パイル
PDF
・JP-59SC105パイル PDF

SCはSteel & Concrete compositeの略称で、鋼管にSKK400相当品を使用するものです。HSCはHigh-strength Steel & Concrete compositeの略称で、鋼管にSKK490相当品を使用するものです。コンクリート強度は80、105、123N/mm2の3種類あり、軸力に応じて選択できます。また、59SCは基準強度440N/mm2の超高強度鋼管JFE-HT590Pを使用するものです。コンクリート強度は105N/mm2です。

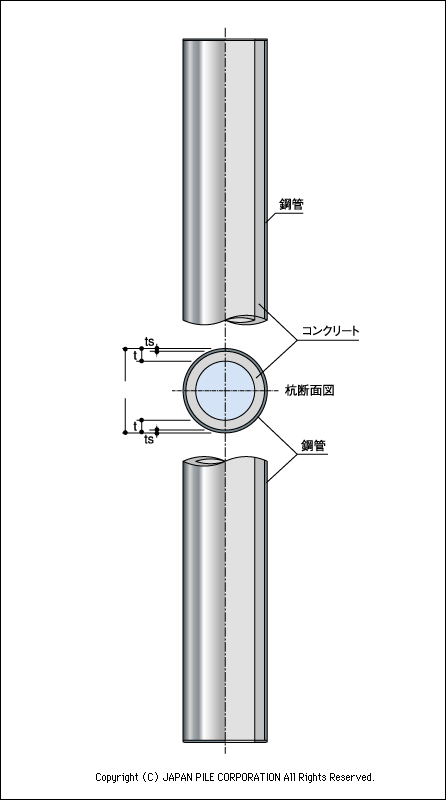

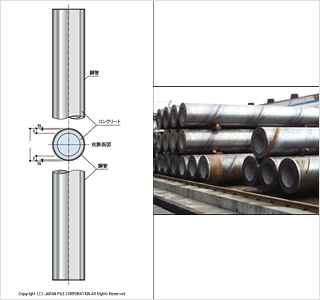

《杭仕様図》 ※クリックで拡大表示します

ページトップへ戻る

N-M曲線・N-Q曲線(建築用)

  Download
・N-M曲線・N-Q曲線作図ソフト EXCEL
  • ※JP-NPH,JP-PHC,JP-PRC,JP-CPRC,JP-NPRC,JP-SCに対応しております。
  • ※長期・短期・降伏・終局のN-M曲線およびN-Q曲線と、杭の荷重状態を作図することができます。
  • ※マクロを使用しております。ご使用の際は、マクロを有効にしてご使用ください。
  • ※予告無く変更することがあります。あらかじめご了承ください。
  • ※zip形式で圧縮されています。
    当データをご使用になるにはzip形式のファイルを解凍できるソフトウェアが必要になります。
    解凍するソフトウェアは、インターネット上にあるソフトウェアダウンロードサービスを行っているサイトで入手することが可能です。
  • ※データを更新いたしました。 2022年11月8日。

ページトップへ戻る
