地中障害撤去を伴う新設杭打設工事
当社では、地中障害撤去を伴う新設杭打設工事（以下、一貫施工）に積極的に取り組んでいます。
概要
ケーシングチューブを回転圧入しながら地中障害物を切削し、ケーシングを残置することで孔壁を保ちながら、
ケーシング内をハンマグラブにて掘削・排土・撤去します。
地中障害撤去後は、ケーシングで孔壁を保ちながら、流動化処理土などで埋め戻しを行います。
養生後に杭打機を搬入し、各種杭工法で新設杭の施工を行います。
また、多目的掘削仕様機を用いることで、地中障害物の撤去から場所打ち杭の築造までの連続施工が可能です。
この方法を「Newマルチ工法」と呼び、都市部などの狭隘地での施工に適しています。
全周地中障害撤去《クリックして詳しく見る》
一貫施工（全周地中障害撤去→既製杭施工）
《 クリックして詳しく見る 》
一貫施工（全周地中障害撤去→場所打ち杭施工）
《 クリックして詳しく見る 》
Newマルチ工法（地中障害撤去→場所打ち杭施工）
《 クリックして詳しく見る 》
施工法
《施工順序》

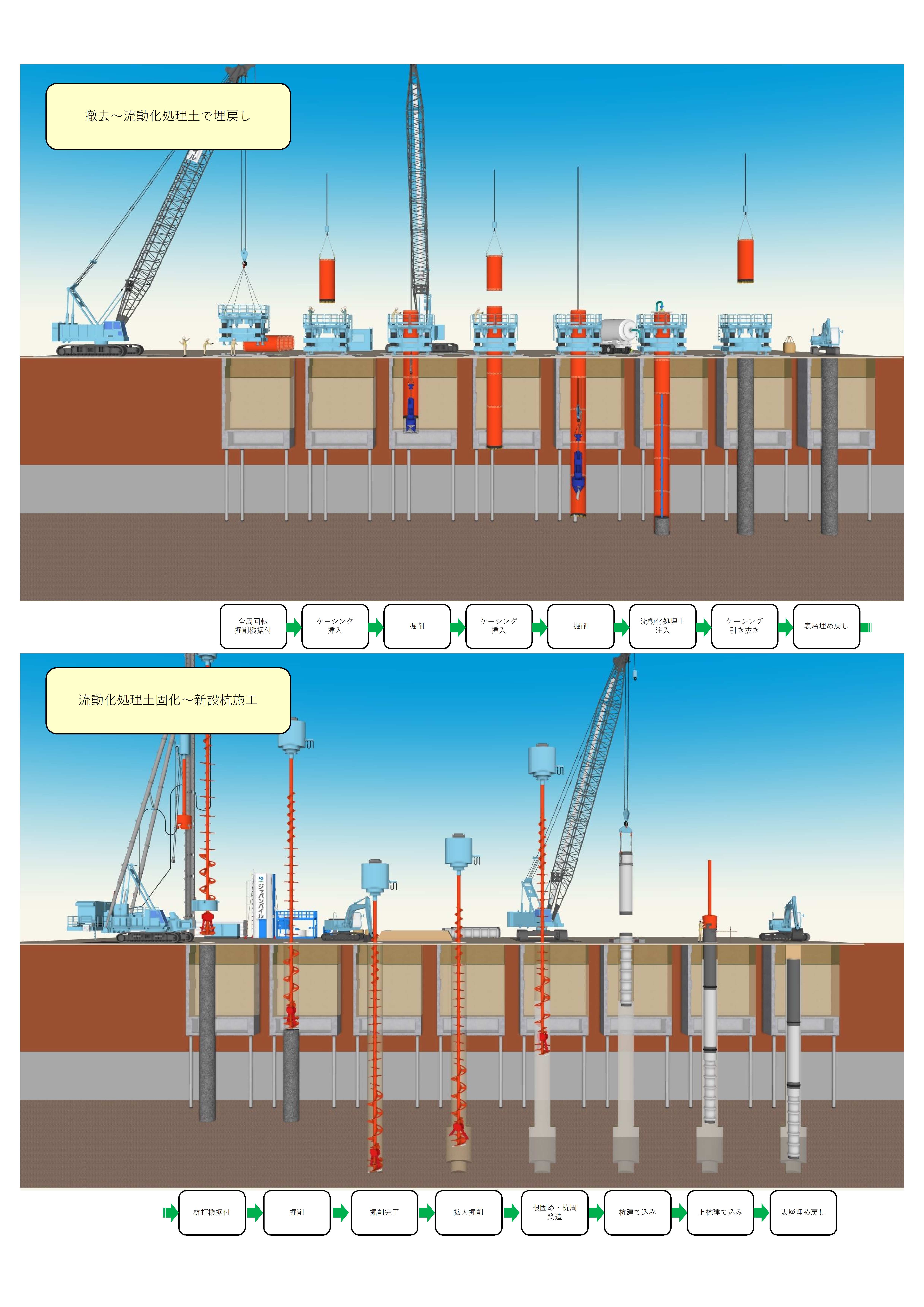

全周回転掘削機による撤去 → 新設既製杭(節杭)
クリックして詳しく見る

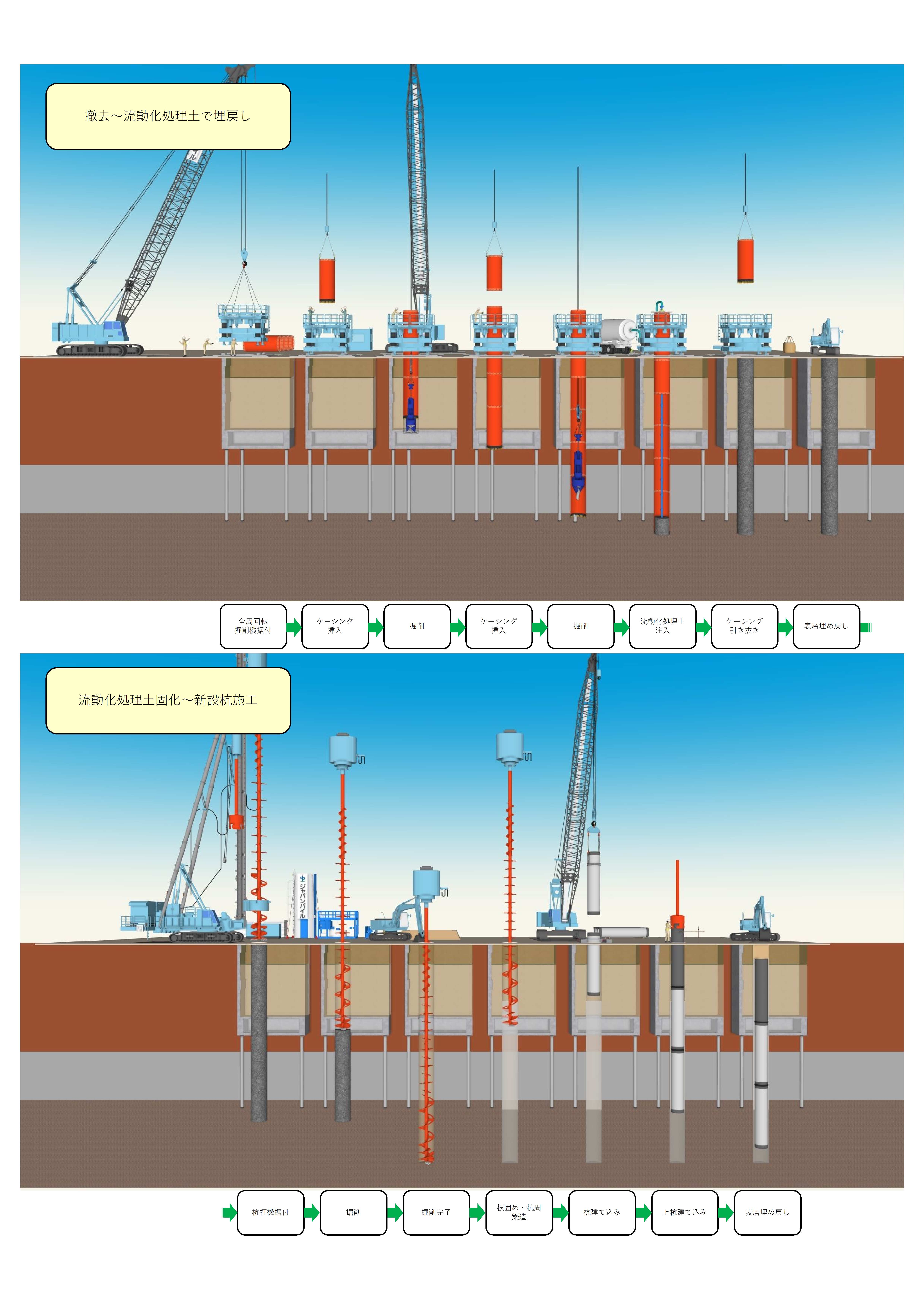

全周回転掘削機による撤去 → 新設既製杭(直杭)
クリックして詳しく見る

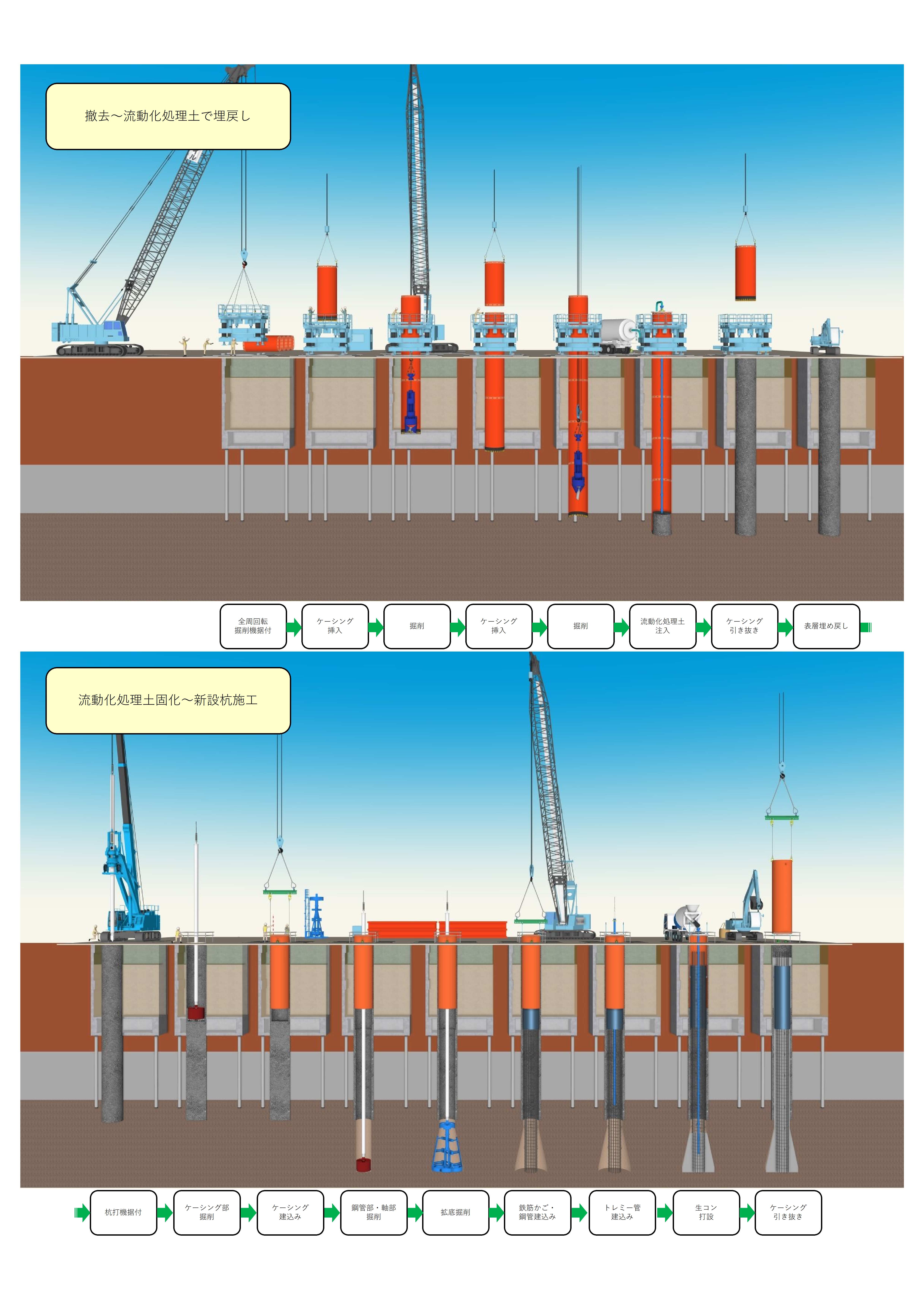

全周回転掘削機による撤去 → 新設場所打ち杭
クリックして詳しく見る

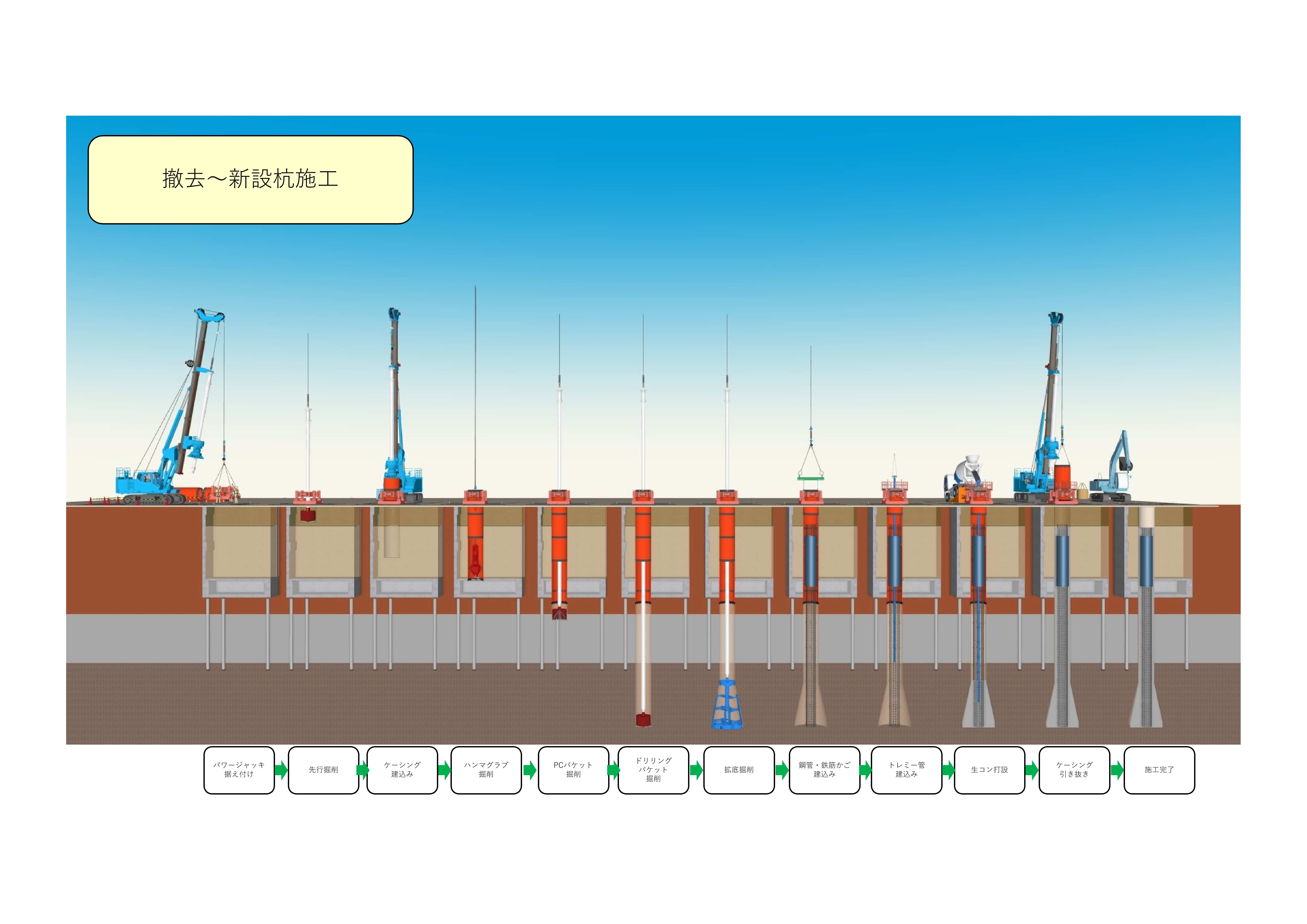

Newマルチ工法（撤去 → 新設場所打ち杭)
クリックして詳しく見る
《障害撤去 施工機械-ケーシング径対応表》
| 施工 機械 |
対応ケーシング径 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φ800 | φ900 | φ1000 | φ1200 | φ1300 | φ1500 | φ1600 | φ1800 | φ2000 | φ2300 | φ2500 | φ2800 | φ3000 | φ3200 | |
| RT-150 | ○ | ○ | ○ | ○ | ||||||||||
| RT-200 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||
| RT-260 | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||
| RT-300 | ○ | ○ | ○ | ○ | ○ | |||||||||
| RT-320 | ○ | ○ | ○ | ○ | ○ | |||||||||
| DHJ-60 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
地中障害撤去を伴う新設杭打設工事で
ご計画の案件があればお問い合わせください。
設計提案から施工計画まで総合的にサポートいたします。
